【openFrameworks 冒険記11】ofxOpenCvで色々やってみる3!ofxCvContourFinderで輪郭抽出する!

次回、輪郭に線を引くための途中の工程なのですが、

このアルゴリズムでやります。(拝借します)

カラーの映像ソースから、移動する物体の輪郭を抽出するまでの
おおまかな流れは以下のような順番になっています。

  • カメラから映像をキャプチャー
  • グレースケールに変換
  • 背景画像を登録
  • 背景画像と現在の画像の差分を計算
  • 差分の画像を2値化
  • 2値化した画像を解析(輪郭抽出、重心を算出)


openFrameworks – addon を使う 3 : OpenCVを利用した映像認識 | yoppa org





背景をごちゃごちゃな映像にさせると輪郭がうまく取れません。

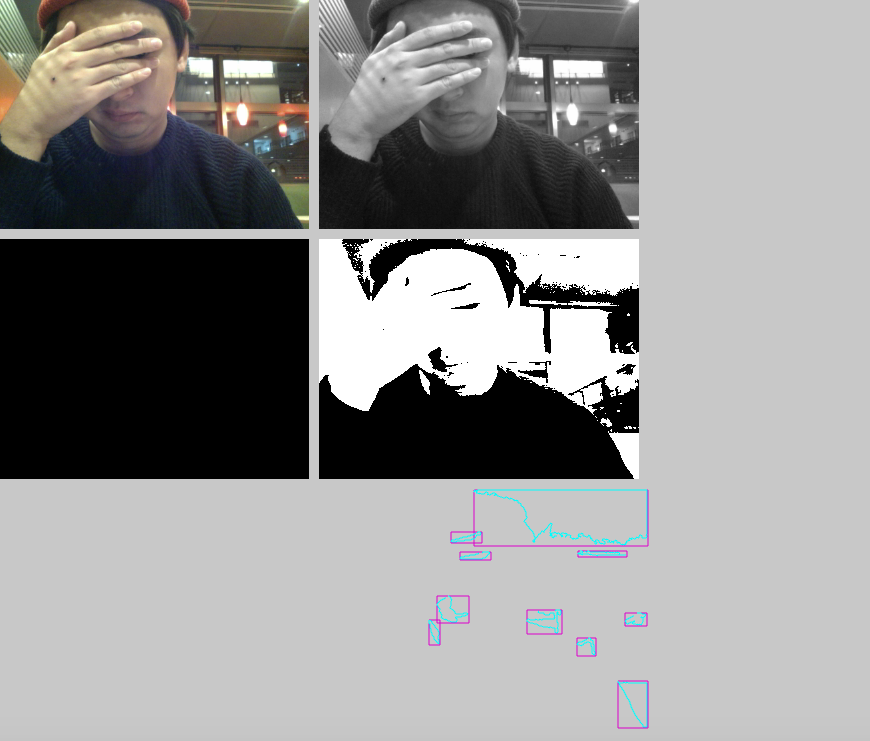

右下のぐちゃぐちゃ出てるのが検出された輪郭です。

f:id:sudara_bluse:20171116193336p:plain



このカーテンのように背景をなるべくシンプルにすると

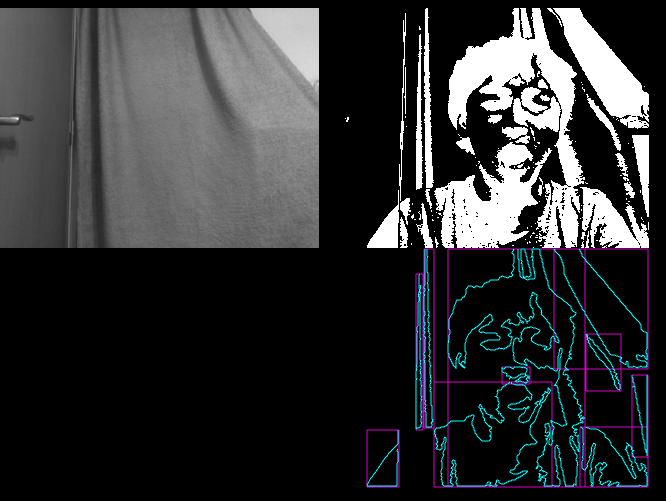

右下のように割と綺麗に?取得できます。



f:id:sudara_bluse:20171117010056p:plain


今回は備忘録程度でお許しを。



前回はこちら。この続きをやります。

www.sudara-bluse.tokyo



実装方法

ofApp.hでこれ定義

// 輪郭検出用オブジェクト
ofxCvContourFinder contourFinder;
// しきい値
int threshold = 80;



ofApp.cppで

二値化 (白黒はっきりさせて)
grayDiff.threshold(パラメータ);

// 輪郭を表示
contourFinder.findContours(grayDiff, 20, (320*240)/3, 10, true);
// 第1引数 輪郭検出対象
// 第2引数 検出する最小の大きさ(20)
// 第3引数 検出する最大の大きさ
// 第4引数 検出する数
// 第5引数 穴が空いたものを検出するかどうか trueで 検出する



スペースキーでなるべく無地な背景を撮影してください。

その後にkeyPressedでしきい値を調整します



コード

ofApp.h
#pragma once

#include "ofMain.h"
#include "ofxOpenCv.h"

class ofApp : public ofBaseApp{

    public:
        void setup();
        void update();
        void draw();

        void keyPressed(int key);
        void keyReleased(int key);
        void mouseMoved(int x, int y );
        void mouseDragged(int x, int y, int button);
        void mousePressed(int x, int y, int button);
        void mouseReleased(int x, int y, int button);
        void mouseEntered(int x, int y);
        void mouseExited(int x, int y);
        void windowResized(int w, int h);
        void dragEvent(ofDragInfo dragInfo);
        void gotMessage(ofMessage msg);

    // カメラ
    ofVideoGrabber cam;

    // カメラから入った1フレーム分の画像
    ofxCvColorImage colorImg;

    // カメラから入った1フレーム分のグレースケールの画像
    ofxCvGrayscaleImage grayImg;

    // グレースケールのイメージで現在と差分
    ofxCvGrayscaleImage grayBase;
    ofxCvGrayscaleImage grayDiff;

    // 保存したかどうかのフラグ
    bool isSave;

    // 輪郭検出用
    ofxCvContourFinder contourFinder;

    // しきい値
    int threshold = 80;

};

ofApp.cpp
#include "ofApp.h"

//--------------------------------------------------------------
void ofApp::setup(){

    // カメラからの取り込み
    cam.initGrabber(320, 240);

    // カラー画像を格納する領域を確保
    colorImg.allocate(320, 240);
    // グレースケール画像を格納する領域
    grayImg.allocate(320, 240);

    // 現在と差分の領域も確保
    grayBase.allocate(320, 240);
    grayDiff.allocate(320, 240);

    // 保存したかどうか
    isSave = true;

    threshold = 80;


}

//--------------------------------------------------------------
void ofApp::update(){

    // カメラの更新
    cam.update();

    // 一個一個のピクセルデータをカラーイメージに格納する
    colorImg.setFromPixels(cam.getPixels().getData(), 320, 240);
    colorImg.mirror(false, true);

    // グレースケールイメージにカラーデータを入れる
    grayImg = colorImg;


    // isSaveがtrueだった元画像に現在のグレーイメージを入れる
    if(isSave == true){
        grayBase = grayImg;
        isSave = false;
    }


    // 白黒画像と動体検知のベースとなる画像の差を求める
    grayDiff.absDiff(grayBase, grayImg);


    // 二値化 (白黒はっきりさせる)
    grayDiff.threshold(threshold);


    // 輪郭を描く
    // 第1引数 輪郭検出対象
    // 第2引数 検出する最小の大きさ(20)
    // 第3引数 検出する最大の大きさ
    // 第4引数 検出する数
    // 第5引数 穴が空いたものを検出するかどうか trueで 検出する
    contourFinder.findContours(grayDiff, 20, (320*240)/3, 10, true);


    cout << threshold;


}

//--------------------------------------------------------------
void ofApp::draw(){

    colorImg.draw(0,0, 320, 240);
    grayImg.draw(330,0, 320, 240);


    grayBase.draw(0,250, 320, 240);
    grayDiff.draw(330, 250, 320, 240);


    contourFinder.draw(340, 500, 320, 240);

}

//--------------------------------------------------------------
void ofApp::keyPressed(int key){

    switch (key){
        case ' ':
            isSave = true;   // スペースキーを押す事によってフレームを保存
            break;
        case '+':
            threshold ++;     //しきい値を上げる
            if (threshold > 255) threshold = 255;
            break;
        case '-':
            threshold --;     //しきい値を下げる
            if (threshold < 0) threshold = 0;
            break;
    }


}





次回は輪郭に線を引きます
