【openFrameworks 冒険記10】ofxOpenCvで色々やってみる2!グレースケールのフレーム保存、現在との差分表示。

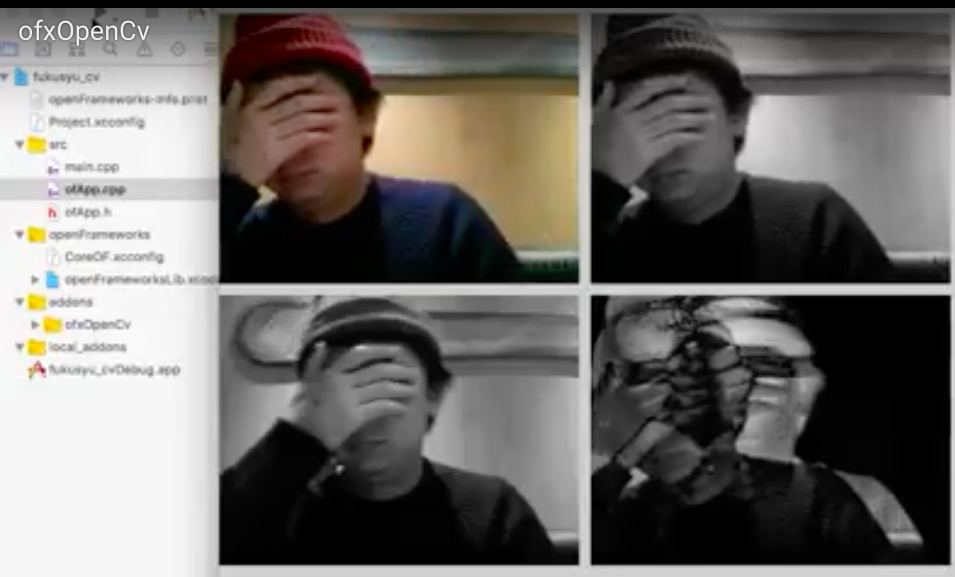

 今回はこれを作ります〜。

f:id:sudara_bluse:20171116174915p:plain



グレースケール映像任意のフレームで保存して描画!

現在との差分映像を表示!

のちの背景画像と比べて、輪郭の抽出や(いつか笑顔検知)への基礎です。







www.sudara-bluse.tokyo



前回の記事から追加された処置内容を説明します。

なのでまずは、そっちを読んでね。





実装内容(前回からの追記部分のみ)

下部のコメントつきソースを見ながらのがわかりやすいカモです。。

ofApp.hで

// グレースケールイメージで背景画像用(grayBase)と差分(grayDiff) インスタンスを定義

ofxCvGrayscaleImage grayBase;

ofxCvGrayscaleImage grayDiff;

// 保存したかどうかのフラグを定義

bool isSave;



ofApp.cppで

allocate()で前回みたいに、grayBaseとgrayDiffの処理するメモリ領域を確保

isSave = true;    // 保存したかどうかのフラグを初期化

grayBase に現在の画像 grayImg をコピー。 (isSave == true の時のみ)


↑これを本当は綺麗に輪郭とる為に真っ白バックの場所などでやる


grayDiff.absDiff(grayBase, grayImg); で

grayDiffにgrayBaseとgrayImgの差分を格納。

draw





ofApp.h
#pragma once

#include "ofMain.h"
#include "ofxOpenCv.h"

class ofApp : public ofBaseApp{

    public:
        void setup();
        void update();
        void draw();

        void keyPressed(int key);
        void keyReleased(int key);
        void mouseMoved(int x, int y );
        void mouseDragged(int x, int y, int button);
        void mousePressed(int x, int y, int button);
        void mouseReleased(int x, int y, int button);
        void mouseEntered(int x, int y);
        void mouseExited(int x, int y);
        void windowResized(int w, int h);
        void dragEvent(ofDragInfo dragInfo);
        void gotMessage(ofMessage msg);

    // カメラ
    ofVideoGrabber cam;

    // カメラから入った1フレーム分の画像
    ofxCvColorImage colorImg;

    // カメラから入った1フレーム分のグレースケールの画像
    ofxCvGrayscaleImage grayImg;

    // グレースケールのイメージで現在と差分
    ofxCvGrayscaleImage grayBase;
    ofxCvGrayscaleImage grayDiff;

    // 保存したかどうかのフラグ
    bool isSave;

};

ofApp.cpp
#include "ofApp.h"

//--------------------------------------------------------------
void ofApp::setup(){

    // カメラからの取り込み
    cam.initGrabber(320, 240);

    // カラー画像を格納する領域を確保
    colorImg.allocate(320, 240);
    // グレースケール画像を格納する領域
    grayImg.allocate(320, 240);

    // 現在と差分の領域も確保
    grayBase.allocate(320, 240);
    grayDiff.allocate(320, 240);

    // 保存したかどうか
    isSave = true;


}

//--------------------------------------------------------------
void ofApp::update(){

    // カメラの更新
    cam.update();

    // 一個一個のピクセルデータをカラーイメージに格納する
    colorImg.setFromPixels(cam.getPixels().getData(), 320, 240);
    colorImg.mirror(false, true);

    // グレースケールイメージにカラーデータを入れる
    grayImg = colorImg;


    // isSaveがtrueだった元画像に現在のグレーイメージを入れる
    if(isSave == true){
        grayBase = grayImg;
        // 撮影したらfalseにして、もう一度キーを押さない限りは背景画像は撮影されないようにする
        isSave = false;
    }


    // grayBase, grayImgの差分を求めてgrayDiffにセット
    grayDiff.absDiff(grayBase, grayImg);


    // 二値化 (あとで輪郭抽出の時に白黒はっきりさせる)
    //grayDiff.threshold(100);


}

//--------------------------------------------------------------
void ofApp::draw(){

    colorImg.draw(0,0, 320, 240);
    grayImg.draw(330,0, 320, 240);


    grayBase.draw(0,250, 320, 240);
    grayDiff.draw(330, 250, 320, 240);

}

//--------------------------------------------------------------
void ofApp::keyPressed(int key){

    // スペースキーを押す事によってフレームを保存
    if(key == ' '){
        isSave = true;
    }

}



うーんgrayDiff.absDiff(grayBase, grayImg);の挙動が引っかかる。

こういうもんなのかな。そこ以外はわかる。

なんとなく理解。輪郭とったらわかるかな。



ちょいむずですがメディアアートっぽいですね。

 次は輪郭頑張るぞ!
